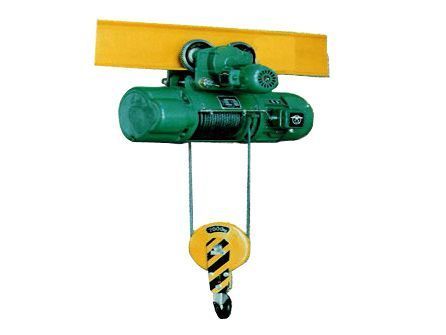

CD1電動葫蘆
CD1電動葫蘆
| 機構工作級別 | M3 | M3 | |||||||||||||
| 結合次數 | 次/時 | 120 | 120 | ||||||||||||
| 起重電機 | 型 號 | ZD132-4 | ZD141-4 | ||||||||||||
| 額定功率 | 千瓦 | 4.5 | 7.5 | ||||||||||||
| 額定轉速 | 轉/分 | 1380 | 1400 | ||||||||||||
| 額定電流 | 安 | 11 | 18 | ||||||||||||
| 運行電機 | 型 號 | ZDY112-4 | ZDY121-4 | ||||||||||||
| 額定功率 | 千瓦 | 0.4 | 0.8 | ||||||||||||
| 額定轉速 | 轉/分 | 1380 | 1380 | ||||||||||||
| 額定電流 | 安 | 1.25 | 2.4 | ||||||||||||
| 基本尺寸 | 固定式A型 | L | 毫米 | 930 | 1033 | 1136 | 1342 | 1548 | 1754 | 1052 | 1157 | 1262 | 1472 | 1682 | 1892 |
| l' | 毫米 | 451 | 554 | 657 | 863 | 1069 | 1275 | 485 | 590 | 695 | 905 | 1115 | 1325 | ||
| f' | 毫米 | 890 | 1014 | ||||||||||||
| B' | 毫米 | 264 | 320 | ||||||||||||
| ? | 毫米 | 25 | 32 | ||||||||||||
| δ | 毫米 | 18 | 20 | ||||||||||||
| a | 毫米 | 240 | 270 | ||||||||||||
| g | 毫米 | 343 | 401 | ||||||||||||
| h | 毫米 | 175 | 203 | ||||||||||||
| 電動小車式 | l1 | 毫米 | 205 | 228 | |||||||||||
| l2 | 毫米 | - | 350 | 556 | 762 | 968 | - | 465 | 675 | 885 | 1095 | ||||
| f | 毫米 | 961 | 1064 | 1177 | 1327 | ||||||||||
| Bmax | 毫米 | 935 | 1067 | ||||||||||||
| 固定式(A)型總重 | 公斤 | 230 | 245 | 260 | 290 | 320 | 350 | 350 | 365 | 380 | 410 | 450 | 515 | ||
| 電動小車式(D型)總重 | 公斤 | 300 | 320 | 360 | 390 | 420 | 450 | 460 | 475 | 530 | 560 | 600 | 675 | ||
| 型 號 規 格 | CD110-6 | CD110-9 | CD110-12 | CD110-18 | CD110-24 | CD110-30 | |||
| 起 重 量 | 噸 | 10 | |||||||
| 起升高度 | 米 | 6 | 9 | 12 | 18 | 24 | 30 | ||
| 起重速度 | 米/分 | 7 | |||||||
| 運行速度 | 米/分 | 20 | |||||||
| 鋼絲繩 | 繩 徑 | 毫 米 | 15.5 | ||||||
| 規格(GB1102-74) | 6x37-15.5 | ||||||||
| 長度 | 米 | 34 | 46 | 58 | 81 | 105 | 130 | ||
| 運行軌道 | 工字鋼型號(GB706-88) | 25a-63c | |||||||
| 小曲率半徑 | 米 | 2.5 | 3.0 | 3.5 | 4.5 | 6.0 | 7.2 | ||
| 電源 | 額定電壓 | 伏 | 三相交流380 | ||||||
| 額定頻率 | 赫茲 | 50 | |||||||
| 機構工作級別 | M3 | ||||||||
| 結合次數 | 次/時 | 120 | |||||||
| 起重電機 | 型 號 | ZD151-4 | |||||||
| 額定功率 | 千瓦 | 13 | |||||||
| 額定轉速 | 轉/分 | 1400 | |||||||
| 額定電流 | 安 | 30 | |||||||
| 運行電機 | 型 號 | ZDY121-4 | |||||||
| 額定功率 | 千瓦 | 0.8x2 | |||||||
| 額定轉速 | 轉/分 | 1380 | |||||||
| 額定電流 | 安 | 2.4x2 | |||||||
| 基本尺寸 | 固定式A型 | L | 毫米 | 1421 | 1602 | 1783 | 2145 | 2507 | 2869 |
| l' | 毫米 | 769 | 950 | 1131 | 1493 | 1855 | 2217 | ||
| f' | 毫米 | 1081 | |||||||
| B' | 毫米 | 376 | |||||||
| ? | 毫米 | 38 | |||||||
| δ | 毫米 | 25 | |||||||
| a | 毫米 | 338 | |||||||
| g | 毫米 | 493 | |||||||
| h | 毫米 | 255 | |||||||
| 電動小車式 | l1 | 毫米 | 228 | ||||||
| l2 | 毫米 | 450 | 502 | 683 | 1045 | 1407 | 1769 | ||
| f | 毫米 | 1350 | |||||||
| Bmax | 毫米 | 1067 | |||||||
| 固定式(A)型總重 | 公斤 | 590 | 635 | 700 | 840 | 970 | 1110 | ||
| 電動小車式(D型)總重 | 公斤 | 850 | 890 | 960 | 1100 | 1230 | 1370 | ||
CD1電動葫蘆 2017-12-21 本文被閱讀 1022 次
